CS型熱力管道伸縮器

管道因溫度變化產生熱脹冷縮現象，管線受熱膨脹變形，受冷收縮發生斷裂，為了避免這種現象產生的管線破壞叫熱力補償。一般在管段加入補償器，管線因溫度變化而伸長或縮短的配件，熱力管線上所利用的主要有波形補償器…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

鞏義市新躍供水材料有限公司專業生產各種閥門配套的雙法蘭限位伸縮器、雙法蘭傳力接頭等，型號齊全，質量保證，支持來圖定制。

（1）CS型熱力管道伸縮器均按國標要求加工制作,部分口徑備有現貨，具體咨詢QQ：2172152931或者添加微信1140182505
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13140182505

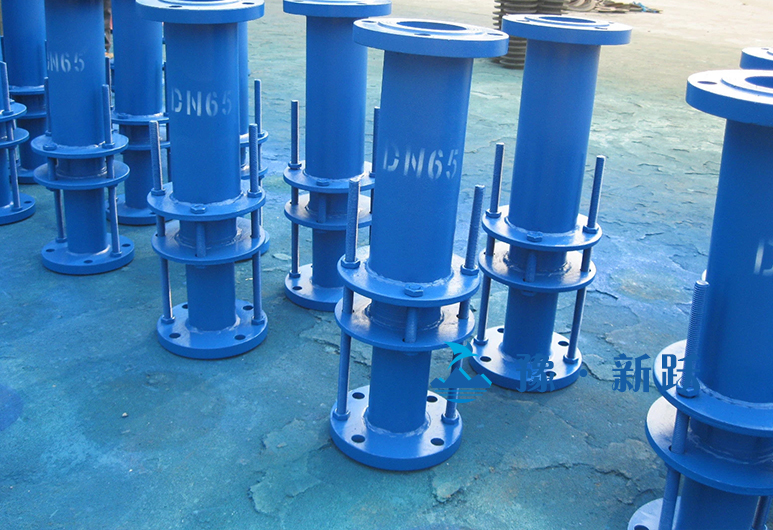

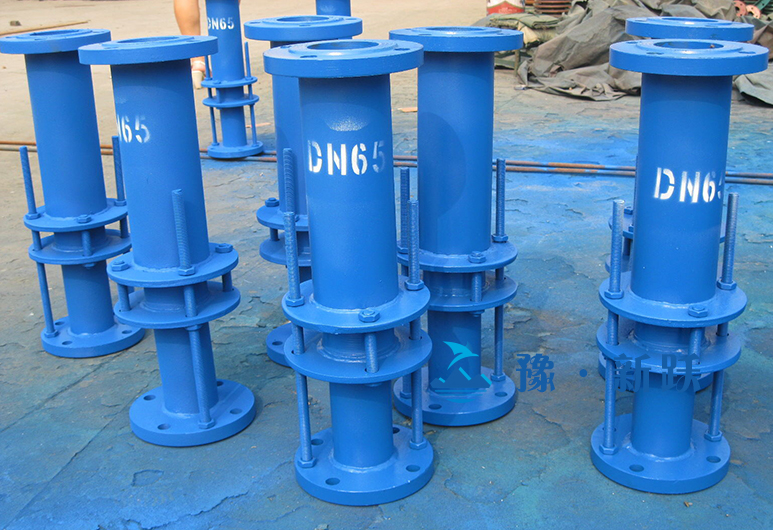

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

管道伸縮器的鏈接主要有法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。管道伸縮器具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。

產品名稱：CS型熱力管道伸縮器

產品規格：【DN50mm-DN3000mm】

接頭顏色：藍色,可根客戶需求調色

產品認證：ISO9001-2008

適用壓力：0.6Mpa、1.0Mpa、1.6Mpa

適用介質：蒸汽、熱水等

適用溫度：450攝氏度以下

產品作用

補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。

1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。

2. 該產品內管材分為鑄鐵（ HT ）、鍍鋅（ DX ）和鋼制（ SF ）三種。工作壓力分 PN6 、 PN10 、 PN16 三種。

3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。

4. 法蘭連接采用 GB4216.3 － 4126.5 標準。

5. 如選用其它規格可另行生產。

安裝注意事項

1、安裝前松開壓盤螺栓，將伸縮器拉長至安裝長度，然后對角法擰緊螺栓，切勿壓偏。

2、CS熱力管道伸縮器應安裝在管道的直線段上兩個固定支架之間，為保證伸縮器正常伸縮并防止拉脫，應沒有導向支架及檔件。

3、熱力管道伸縮器為優質鋼材制造，熱力管道伸縮器使用溫度為150℃－300℃。熱力管道伸縮器壓力范圍為1MPa、1.6MPa。

4、安裝熱力管道伸縮器前應先松開壓盤螺栓，將熱力伸縮器拉到安裝長度后用對角法擰緊壓盤螺栓，切勿壓偏，然后，連接兩端產品。

5、熱力伸縮器應安裝在管道直線上兩個固定支架之間，以防拉脫。

產品示意圖

產品規格

序號	名稱	數量
1	伸縮體	1	0235、不銹鋼
2	壓盤	1	Q235、不銹鋼
3	伸縮套	1	0235、不銹鋼
4	密封圈	1	氟橡膠、石墨盤根
5	螺栓	n	Q235A、35、不銹鋼
6	螺母	n	Q235、不銹鋼
7	外層	1	熱力油漆噴涂

CS型熱力管道伸縮器技術參數

公稱通徑 DN	伸縮量	最小長度 Lrain	最大長度 Lmax	安裝長度 L
40	250	400	650	525
50	250	400	650	525
65	250	420	670	545
80	250	420	670	545
100	250	435	685	560
125	250	435	685	560
150	250	435	685	560
200	260	460	720	590
250	260	460	720	590
300	270	490	760	625
350	270	490	760	625
400	280	520	800	660
450	280	520	800	660
500	300	550	850	700
600	310	570	880	725
700	320	605	925	765
900	330	640	970	805
1000	350	700	1050	875
1200	360	740	1100	920
1400	370	780	1150	965
1600	380	820	1200	1010

產品服務

專業制造、專業服務，新躍為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是新躍永恒的主題。新躍嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此新躍做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答。

售中服務

1、守信合同，保證及時供貨，隨時保持與客戶聯系

2、對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1、新躍產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。

2、產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。

3、對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。

訂貨流程與須知

1、客戶采購清單請聯系在線客服，或加新躍官方QQ：2172152931 / 發至郵箱：2172152931@qq.com / 來電咨詢 13140182505。

2、收到客戶采購清單，為客戶提供產品型號選型與報價（價格清單）。

3、具體商定：交貨期、特殊要求等事宜。

訂貨須知

1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：

（1）結構長度

（2）連接形式

（3）公稱直徑、全通徑、縮徑、管道尺寸

（4）用介質及溫度、壓力范圍

（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。

2、本廠可根據客戶特殊要求配置定做和設計特殊產品。

3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
